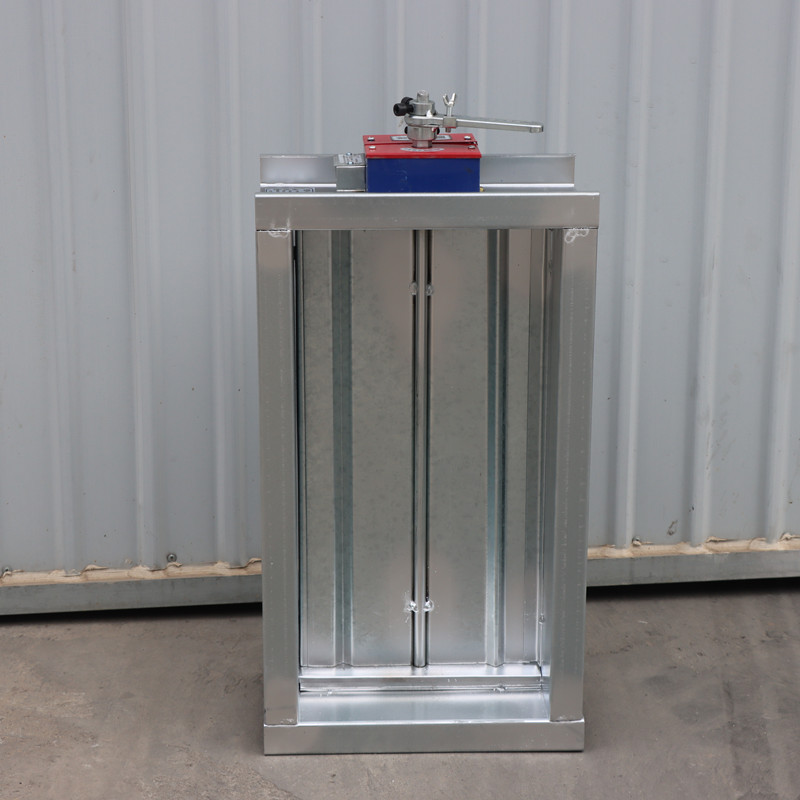

防火调节阀

1、防火调节阀性能特性

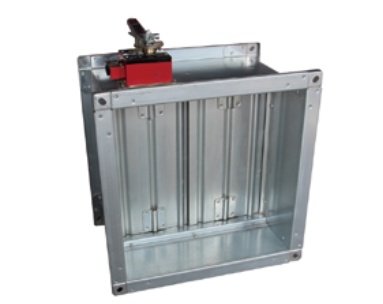

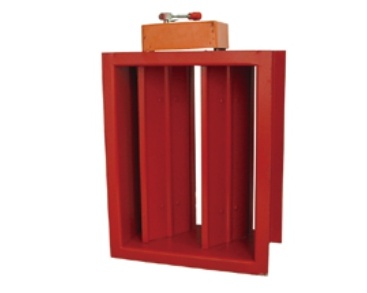

FHF WSDc-FK防火调节阀

阀由阀体、叶片、熔断器和操作机构组成,用于防火场合,平时处于常开状态。

技术指标：

1、手动开启;

2、70℃金属温感器关闭阀；

3、手动按钮,拉环关闭阀;

4、输出阀门关闭信号;

5、手动复位

6、风量调节。

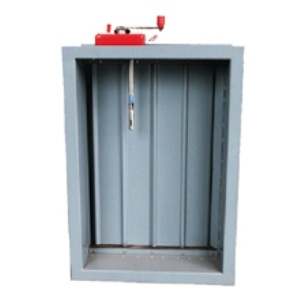

PFHF WSDc-K排烟防火阀

阀由阀体、叶片、熔断器和操作机构组成,用于防火又需防烟的场合,平时处于常开状态。

技术指标：

1、手动开启;

2、通入DC24V电源，阀门关闭；

3、70℃金属温感器关闭阀；

4、手动按钮,拉环关闭阀;

5、输出阀门关闭信号;

6、手动复位，风量调节。

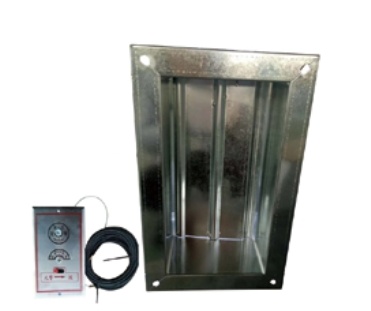

PFHF-YFY远控防火调节阀

阀由阀体、叶片、熔断器和操作机构组成。用于防火防烟场合,远距离控制，平时处于常开状态。

技术指标：

1、远距离手动开启;

2、通入DC24V电源，阀门关闭；

3、70℃金属温感器关闭阀；

4、紧急用手按钮关闭阀；

5、远距离手动复位。

6、输出阀门关闭信号；


PFHF-SFYT自动复位防火阀

阀由阀体、叶片、熔断器和操作机构组成。用于防火又需防烟的场合,平时处于常开状态。

技术指标：

1、电动开启;

2、通入DC24V电源，阀门关闭；

3、70℃记忆合金温感器关闭阀；

4、输出阀门关闭信号；

5、温度下至55℃记忆合金温感器自动复位；

6、电动复位，无极风量调节。

２、防火调节阀性能参数

序号	名称		技术指导
1	标准法兰规格		阀门长边b或直径D (mm)	40
			D≤ 280	40
			280<D≤630、b≤630	40
			630<D≤1250、630<b≤1500	40
			1250<D≤2000、1500<b≤2500	40
			D>2000、2500<b≤4000	40
2	温感器		阀门静态公称动作温度70℃ (阀门自动关闭)
3	材料	阀体	1.8mm钢板
		叶片	1.8mm钢板
		转轴	GB905-82冷拉圆钢φ12
		轴套	含油粉末冶金铜套
4	局部阻力系列		全开启时阻力系数≤0.5
5	油漆处理		底层防锈底漆(二层),外层防火面漆
6	额定电压		DC24V±10%
	额定电流		0.7A
	微动开关		AC380V、3A
	转动力矩		10~70kg.f/cm
	动作方式		自动、电动、手动或70℃关闭阀门
7	防火调节阀		复位方式 (成开启状态)	手动复位
	防烟防火调节阀			手动复位
	防烟防火阀			手动复位
	远控防烟防火阀			远控手动复位
	自动复位防火阀			电动复位
8	漏风量		标准状态下,阀门关闭后两侧压差为300pa时不大于700m³/m².h

备注：1、上述法兰规格采用“通风与空调工程施工质量验收规范”GB50243-2002中的金属风管法兰规格；

2、若风管不是金属或与上述验收规范要求不同时，请在订货时注明，并提供详细的规格尺寸；

3、为了使用户安装尺寸保持一致，若用户没有注明，法兰不打孔

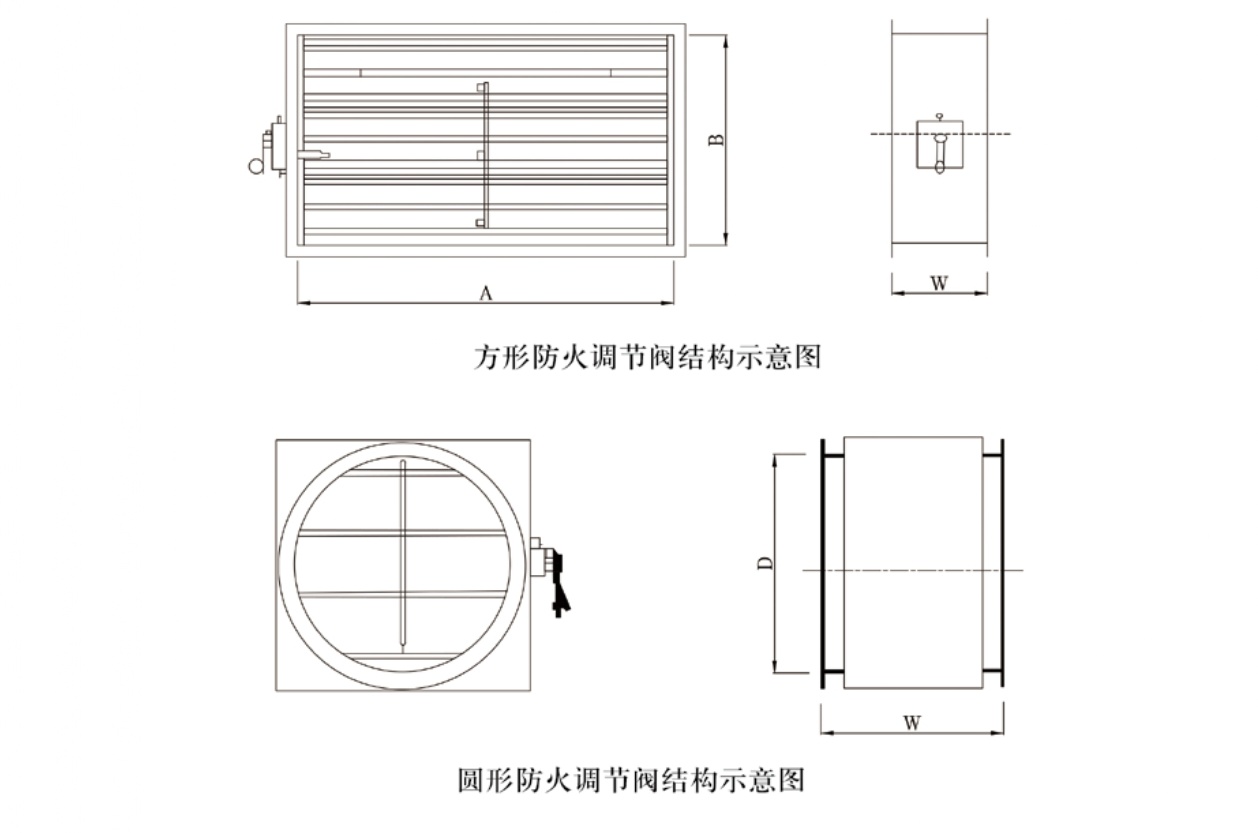

3、防火调节阀外形与安装尺寸


防火调节阀规格表

A边 B边	120	150	200	250	320	400	500	630	800	1000	1250	1600	2000
120	▲150	▲150	▲150	▲150	▲150	▲150
150		▲150	▲150	▲150	▲150
200				▲200	▲200	▲200	▲200	▲200	▲200
250					▲200	▲200	▲200	▲200	▲200	▲200
320					▲200	▲200	▲200	▲200	▲200	▲200	▲200
400						▲250	▲250	▲250	▲200	▲250	▲250	▲250	▲250
500								▲250	▲250	▲250	▲250	▲250	▲250
630								▲250	▲250	▲250	▲250	▲250	▲250
800									▲250	▲250	▲250	▲250	▲250
1000											▲250	▲250	▲250
1250												▲250	▲250
φ直径	200	250	300	320	350	400	500	600	700	800	900	1000	1100
W厚度	230	230	230	230	230	230	230	230	230	230	230	230	230
